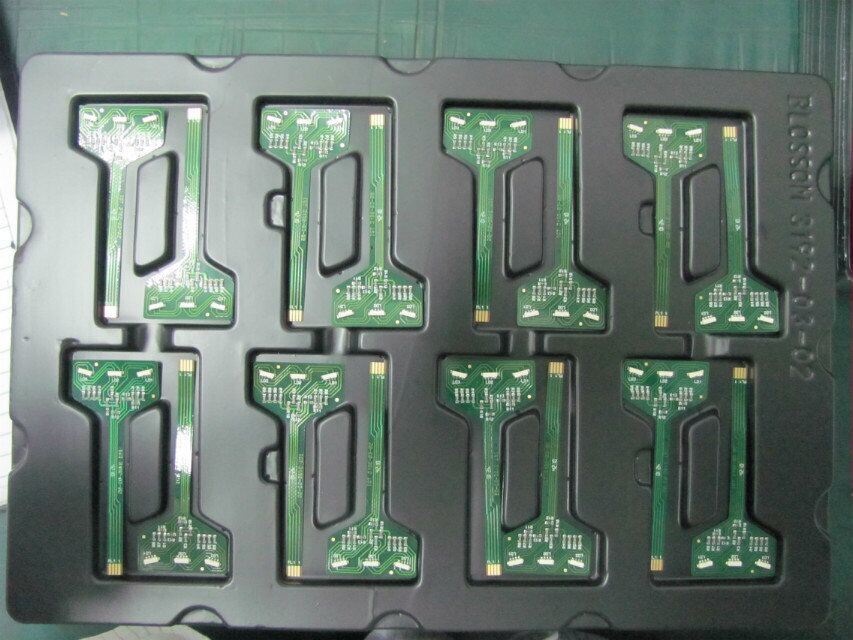

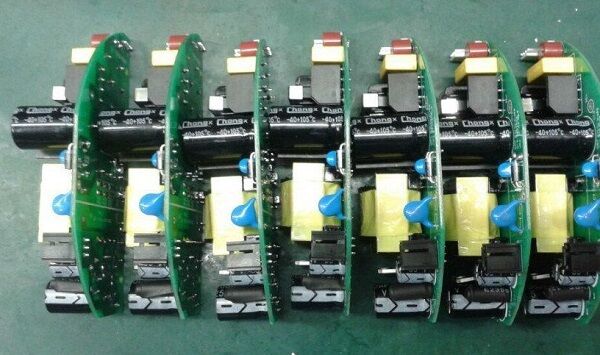

HDI Multilayer PCB Assembly 32 Layers Blind Buried Via China Factory Custom

HDI Multilayer PCB Assembly 32 Layers Blind Buried Via China Factory Custom

32 layer HDI multilayer PCB

custom blind buried via PCB

China factory SMT PCB assembly

উৎপত্তি স্থল:

চীন, কম্বোডিয়া

পরিচিতিমুলক নাম:

Suntek

সাক্ষ্যদান:

ISO 9001:2015, IATF 16949, UL E476377

মডেল নম্বার:

SMT-HDI-04

যোগাযোগ করুন
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
সর্বোচ্চ স্তর গণনা:
32 স্তর
প্রযুক্তির মাধ্যমে:
অন্ধ / সমাহিত / মাইক্রোভিয়া
বেস উপাদান:
FR4 উচ্চ TG
ন্যূনতম লাইন প্রস্থ:
0.075 মিমি
তামার ওজন:
1oz-20oz
সারফেস ফিনিশ:
ENIG / ইমারসন গোল্ড
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
5 টুকরা
মূল্য
USD 5.00-200.00 / Piece
প্যাকেজিং বিবরণ
আর্দ্রতা বাধা, শক-প্রুফ ফোম এবং এক্সপোর্ট-গ্রেড ঢেউতোলা শক্ত কাগজ সহ অ্যান্টি-স্ট্যাটিক ব্যাগ
ডেলিভারি সময়
প্রোটোটাইপের জন্য 3-5 কার্যদিবস, ভলিউম উত্পাদনের জন্য 10-20 দিন
পরিশোধের শর্ত
টি/টি, এল/সি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
প্রতি মাসে ৫০০০০ বর্গ মিটার
পণ্যের বিবরণ
HDI Multilayer PCB Assembly up to 32 Layers Our HDI multilayer PCB assembly service supports complex stack-ups up to 32 layers using blind via, buried via and microvia technology. High density interconnect capability, fine line width and controlled impedance deliver reliable performance for advanced electronics that demand more routing density in less space. Key Features Up to 32 layers multilayer HDI stack-up Blind via, buried via and microvia laser drilling Fine line width
