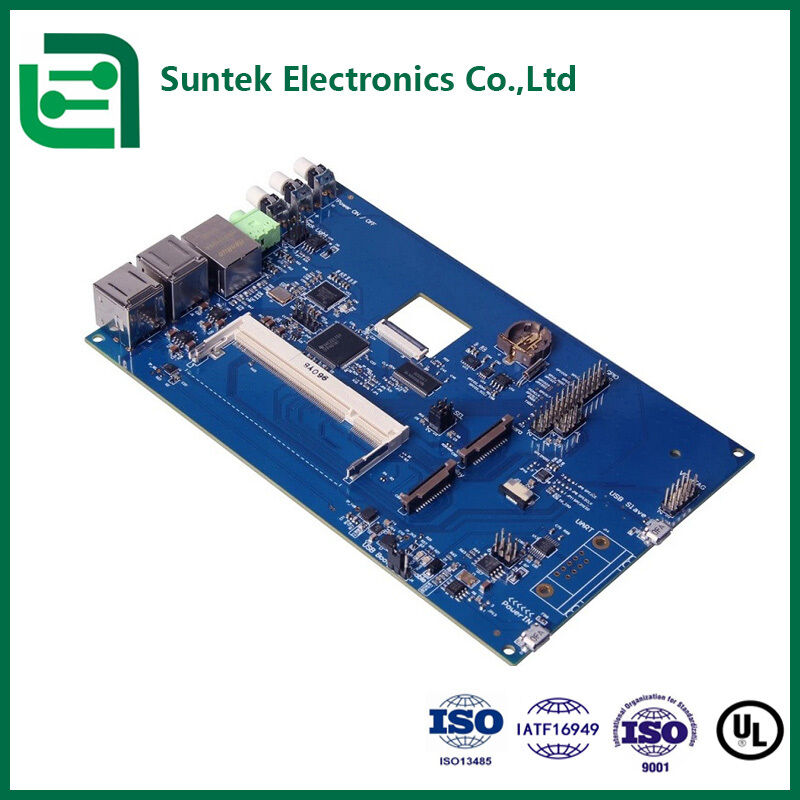

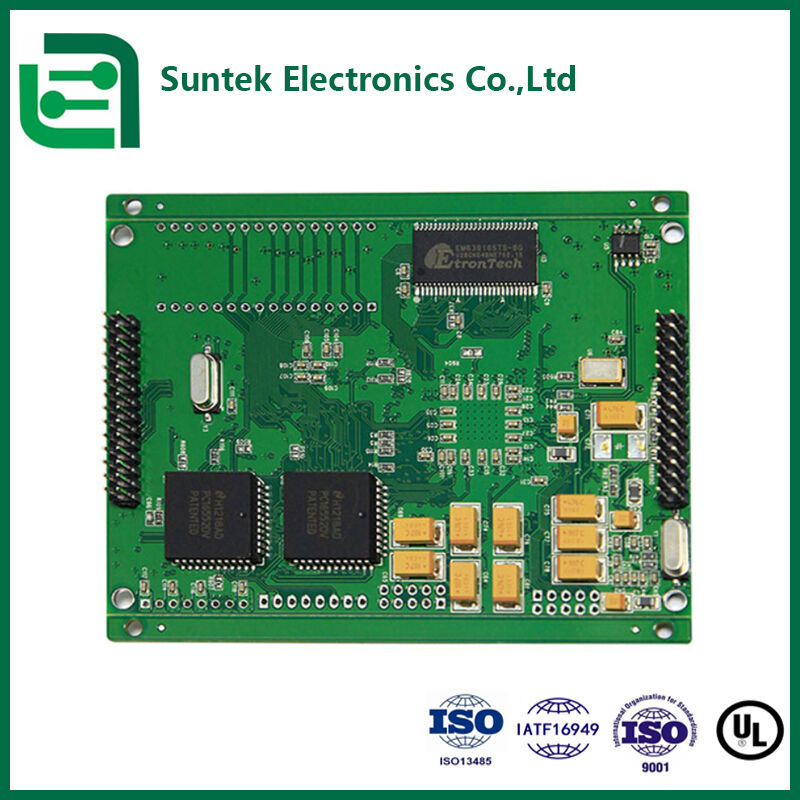

এক-স্টপ EMS PCBA মাল্টিলেয়ার ইলেকট্রনিক PCB সমাবেশ সমাধান RoHS সম্মতির সাথে
সানটেক গ্রুপ সম্পর্কে
Suntek Group হল EMS ক্ষেত্রের একটি শীর্ষস্থানীয় চুক্তি সরবরাহকারী, যা FCB/FPC সমাবেশ, তারের সমাবেশ এবং বক্স-বিল্ড সমাবেশের জন্য ব্যাপক এক-স্টপ সমাধান প্রদান করে। হুনান প্রদেশ, চীন এবং কান্দাল প্রদেশ, কম্বোডিয়াতে সুবিধা সহ, আমরা ISO9001:2015, ISO13485:2016, IATF 16949:2016, এবং UL E476377 মানতে প্রত্যয়িত, বিশ্বব্যাপী ক্লায়েন্টদের প্রতিযোগিতামূলক মূল্যে উচ্চ-মানের পণ্য সরবরাহ করছি।
অ্যাপ্লিকেশন
- মোটরগাড়ি এবং যন্ত্রপাতি
- ইলেকট্রনিক মেশিন এবং প্রজেক্টর
- বিজ্ঞাপন মেশিন, মনিটর, এবং হোম অ্যাপ্লায়েন্সেস
- জল সরবরাহকারী, কম্পিউটার এবং মাদারবোর্ড
- সামরিক সরঞ্জাম এবং এয়ার কন্ডিশনার
- যোগাযোগের সরঞ্জাম এবং পাওয়ার ডিভাইস
ওয়ান-স্টপ ইএমএস সার্ভিস স্পেসিফিকেশন
| স্তর |
1-32 স্তর |
তামার ওজন |
0.5 oz~10 oz |
| উপাদান |
FR4 (Tg 135-Tg180) 94v0, রজার্স, অ্যালুমিনিয়াম |
বোর্ড কাটিং |
শিয়ার, ভি-স্কোর, ট্যাব-রাউটেড |
| বোর্ডের ধরন |
অনমনীয়, নমনীয়, অনমনীয়-নমনীয় |
সিল্ক স্ক্রিন |
একক/দ্বিমুখী সবুজ এলপিআই ইত্যাদি |
| বোর্ড আকৃতি |
আয়তক্ষেত্রাকার, গোলাকার, স্লট, কাটআউট ইত্যাদি |
ডিজাইন ফাইল ফরম্যাট |
Gerber, CAD, .BRD |
| বোর্ডের বেধ |
0.2~5.0mm, ফ্লেক্স 0.01~0.25 |
BOM ফরম্যাট |
এক্সেল, পিডিএফ |
PCB সমাবেশ ক্ষমতা
ডেসেন প্রিন্টিং প্রেস, স্যামসাং এসএমটি, জেটি লিড-মুক্ত রি-ফ্লো ওভেন সহ উন্নত সরঞ্জাম
সারফেস মাউন্ট, থ্রু-হোল, BGA, QFP এবং QFN, 0201 যন্ত্রাংশ সমাবেশ
BGA প্যাকেজ পরিদর্শনের জন্য এক্স-রে সহ AOI পরীক্ষা
SMD প্রক্রিয়ার আগে প্রথম নিবন্ধ পরিদর্শন
প্রোগ্রামিং এবং কার্যকরী পরীক্ষার পরিষেবা
কনফর্মাল লেপ এবং আঠালো প্রয়োগ
আমাদের ব্যাপক পরিষেবা অফার
PCB এবং FPC বেয়ার বোর্ড উত্পাদন
PCB এবং FPC সমাবেশ পরিষেবা
উপাদান ক্রয় এবং উপকরণ কাস্টমাইজেশন
ওয়ান-স্টপ টার্নকি বক্স বিল্ড সমাবেশ
মিশ্র প্রযুক্তি সমাবেশ সমাধান
তারের সমাবেশ এবং তারের জোতা উত্পাদন
নিম্ন/মধ্য/উচ্চ আয়তনের PCB সমাবেশ
এক্স-রে পরিদর্শন সহ BGA/QFN/DFN
IC প্রোগ্রামিং, AOI, ICT, এবং কার্যকরী পরীক্ষা
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১. পিসিবি উদ্ধৃতি জন্য কি ফাইল প্রয়োজন?
A: PCB ফাইল (Gerber ফরম্যাট)
প্রশ্ন ২. MOQ এবং দ্রুততম প্রসবের সময় কি?
উত্তর: ন্যূনতম অর্ডারের পরিমাণ নেই। নমুনাগুলির জন্য 3-5 কার্যদিবসের প্রয়োজন, ব্যাপক উত্পাদনের জন্য 7-10 কার্যদিবস প্রয়োজন।
Q3. পিসিবি কোটেশনের জন্য কোন ফাইল ফরম্যাট গ্রহণ করা হয়?
A: Gerber, Protel 99SE, DXP, PADS 9.5, AUTOCAD, CAM350 ফর্ম্যাটগুলি গ্রহণ করা হয়৷
Q4. কিভাবে PCB বোর্ড পরীক্ষা করা হয়?
A: AOI, ফ্লাই প্রোব টেস্টিং, টেস্ট ফিক্সচার টেস্টিং এবং বেয়ার PCB-এর জন্য FQC সহ ব্যাপক পরীক্ষা।
উচ্চ-মানের পণ্য এবং সময়মত ডেলিভারি নিশ্চিত করতে আমরা পেশাদার প্রকৌশল, ক্রয়, গুণমান এবং ব্যবস্থাপনা দল দ্বারা সমর্থিত উন্নত উত্পাদন সরঞ্জাম এবং প্রযুক্তির সুবিধা গ্রহণ করি। আমাদের সমাধানগুলি শিল্প নিয়ন্ত্রণ, স্বয়ংচালিত, টেলিযোগাযোগ, চিকিৎসা সরঞ্জাম, ভোক্তা ইলেকট্রনিক্স এবং সম্পর্কিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
