যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড

যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড

ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড

যোগাযোগ অ্যাপ্লিকেশন PCB সার্কিট বোর্ড

4 লেয়ার PCB সার্কিট বোর্ড

উৎপত্তি স্থল:

চীন বা কম্বোডিয়া

পরিচিতিমুলক নাম:

Suntek Electronics Co., Ltd

সাক্ষ্যদান:

ISO9001 ISO13485 IATF16949 UL

মডেল নম্বার:

2024-পিসিবিএ -112

যোগাযোগ করুন
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
উপাদান:
FR4
স্তর:
4 স্তর
তামা:
আমাদের 2 ওজ, প্রতিটি স্তর অভ্যন্তরীণ 1oz
বেধ:
0.৪ মিমি-৩ মিমি
সিল্কস্ক্রিন রঙ:
সাদা কালো
এলডাব্লু/এলএস মিনিট:
0.05 মিমি
পৃষ্ঠতল সমাপ্তি:
ENIG
গ্যারান্টি:
১ বছর
এক্স-রে পরিদর্শন:
নীচের প্যাড সহ বিজিএ, ওএফএন, কিউএফপি -র জন্য
প্রতিবন্ধকতা নিয়ন্ত্রণ:
হ্যাঁ।
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১ পিসি
মূল্য
Customized products
প্যাকেজিং বিবরণ
ইএসডি ব্যাগ এবং কার্টন দ্বারা
ডেলিভারি সময়
সমস্ত উপাদান কিটডের পরে 5-7 দিন
পরিশোধের শর্ত
টিটি, পেপাল
পণ্যের বিবরণ

FR4 ENIG 4 লেয়ার PCB সার্কিট বোর্ড কমিউনিকেশন সেফটি PCB প্লেট



সানটেক কন্ট্রাক্ট ফ্যাক্টরি:

সানটেক গ্রুপ হল PCB/FPC-এর জন্য ওয়ান-স্টপ সমাধান সহ EMS-এর ক্ষেত্রে একটি শীর্ষস্থানীয় সরবরাহকারী

অ্যাসেম্বলি, কেবল অ্যাসেম্বলি, মিক্স টেকনোলজি অ্যাসেম্বলি এবং বক্স-বিল্ডিং।

সানটেক ইলেকট্রনিক্স কোং লিমিটেড, প্রধান সুবিধা হিসাবে, চীনের হুনান প্রদেশে অবস্থিত;

BLSuntek ইলেকট্রনিক্স কোং লিমিটেড, নতুন সুবিধা হিসাবে, কম্বোডিয়ার কান্দাল প্রদেশে অবস্থিত।



ক্ষমতা ওভারভিউ:



পণ্যের নাম

PCB অ্যাসেম্বলি

PCBA পরীক্ষা

AOI, X-RAY, ICT, ফাংশন টেস্ট

PCB অ্যাসেম্বলি পদ্ধতি

BGA

ন্যূনতম ছিদ্রের সহনশীলতা

±0.05mm

স্তর

2-10

PCB বেধ

0.2-7.0mm

সারফেস ফিনিশ

HASL, ENIG, OSP, নিমজ্জন সিলভার, নিমজ্জন টিন

PCB প্রক্রিয়া

নিমজ্জন গোল্ড

PCB গুণমান সিস্টেম

ROHS

ন্যূনতম লাইন প্রস্থ/স্পেসিং

0.1mm

সারফেস ফিনিশ

ENIG




যোগাযোগ সরঞ্জামের জন্য PCB

তথ্য ও যোগাযোগ প্রযুক্তির দ্রুত বিকাশের সাথে, স্মার্টফোন, ওয়্যারলেস রাউটার, বেস স্টেশন এবং অন্যান্য যোগাযোগ সরঞ্জামের মতো ইলেকট্রনিক ডিভাইস দৈনন্দিন জীবন এবং কাজের জন্য অপরিহার্য হয়ে উঠেছে। এই ডিভাইসগুলিতে মুদ্রিত সার্কিট বোর্ডগুলি উপাদান এবং সমন্বিত সার্কিটগুলির অ্যাসেম্বলির ভিত্তি হিসাবে কাজ করে, যা উচ্চ-গতির সংকেত এবং ডেটা সংক্রমণ করতে সক্ষম করে যা যোগাযোগকে সম্ভব করে তোলে।

যোগাযোগ ডিভাইসের PCBগুলি কপার-ক্ল্যাড ল্যামিনেট বোর্ড থেকে খোদাই করা পরিবাহী তামার ট্রেস ব্যবহার করে সক্রিয় এবং প্যাসিভ উপাদানগুলির মধ্যে আন্তঃসংযোগের সুবিধা দেয়। এগুলি যান্ত্রিক সহায়তা এবং ডিভাইসের উদ্দিষ্ট কার্যকারিতা দ্বারা নির্দেশিত প্রয়োজনীয় বৈদ্যুতিক সংযোগ সরবরাহ করে। তবে সবচেয়ে গুরুত্বপূর্ণভাবে, যোগাযোগের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা PCB-গুলিকে উপাদানগুলির মধ্যে নির্ভুলভাবে এবং নির্ভরযোগ্যভাবে সংকেত প্রেরণ করতে হবে, যা অগ্রহণযোগ্য ক্ষতি বা হস্তক্ষেপ ছাড়াই। এর জন্য উচ্চ-ফ্রিকোয়েন্সি যোগাযোগ ইলেকট্রনিক্সের অনন্য চাহিদা মেটাতে বিশেষ উপকরণ এবং তৈরি প্রক্রিয়া প্রয়োজন।

JHYPCB-তে, আমাদের রয়েছে PCB তৈরি করার ক্ষেত্রে প্রচুর অভিজ্ঞতাconsumer electronics থেকে টেলিকম অবকাঠামো পর্যন্ত সব ধরনের যোগাযোগ ডিভাইসের জন্য। বিশ্বব্যাপী প্রধান ব্র্যান্ডগুলিতে পরিষেবা দেওয়ার এক দশকেরও বেশি অভিজ্ঞতা ব্যবহার করে, আমরা কঠোর প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে বুঝি এবং সবচেয়ে চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্যভাবে যোগাযোগ PCB তৈরি করতে পারি। প্রোটোটাইপিং



অত্যাধুনিক ডিজাইন বা জটিল বোর্ডের ভলিউম প্রোডাকশন হোক না কেন, আমাদের সরবরাহ করার ক্ষমতা রয়েছে।

পরিষেবা অফার:

উদ্ভাবনী রিজিড-ফ্লেক্স প্রক্রিয়া

প্রিমিয়াম উপাদান সেট

HDI সহ রিজিড-ফ্লেক্স

লুজ লিফ নির্মাণ

অতিরিক্ত আকারের প্যানেল

40+ পর্যন্ত স্তরের সংখ্যা



হিট সিঙ্ক অ্যাপ্লিকেশন

প্যাকেজিং:

নমনীয় PCB অ্যাসেম্বলি পণ্যটি নিরাপদ পরিবহনের জন্য একটি মজবুত কার্ডবোর্ড বক্সে প্যাকেজ করা হবে। শিপিংয়ের সময় কোনো ক্ষতি এড়াতে বাক্সটি টেপ দিয়ে সিল করা হবে।

পরিবহনের সময় সম্ভাব্য প্রভাব এবং কম্পন থেকে অতিরিক্ত সুরক্ষা প্রদানের জন্য পণ্যটি বুদবুদ মোড়কে মোড়ানো হবে।



সহজ সনাক্তকরণ এবং হ্যান্ডলিংয়ের সুবিধার্থে প্রতিটি বাক্সে পণ্যের নাম, পরিমাণ এবং হ্যান্ডলিং নির্দেশাবলী লেবেল করা হবে।

শিপিং:

গ্রাহকের কাছে সময়মতো এবং সুরক্ষিত ডেলিভারি নিশ্চিত করতে পণ্যটি একটি নির্ভরযোগ্য এবং বিশ্বস্ত কুরিয়ার সার্ভিসের মাধ্যমে পাঠানো হবে।

সঠিক ডেলিভারি নিশ্চিত করতে শিপিং ঠিকানা এবং যোগাযোগের তথ্য দুবার পরীক্ষা করা হবে। কোনো অপ্রত্যাশিত ঘটনার বিরুদ্ধে সুরক্ষার জন্য পণ্যটি ট্রানজিটের সময় বীমা করা হবে।

পণ্যটি শিপ করার পরে গ্রাহককে একটি ট্র্যাকিং নম্বর সরবরাহ করা হবে, যা তাদের অর্ডার ট্র্যাক করতে এবং এর নিরাপদ আগমন নিশ্চিত করতে সহায়তা করবে।





ডেলিভারির পরে, গ্রাহককে প্রাপ্তির প্রমাণ হিসাবে প্যাকেজের জন্য সাইন করতে হবে।

  • রিজিড-ফ্লেক্স পণ্যের প্রকারগুলির মধ্যে রয়েছে:
  • টাইপ 1: ঢাল বা স্টিফেনার সহ বা ছাড়া একক পার্শ্বযুক্ত নমনীয় উপাদান (একটি পরিবাহী স্তর)।
  • টাইপ 2: প্লেটেড থ্রু হোল সহ ঢাল বা স্টিফেনার সহ বা ছাড়া ডবল সাইডেড নমনীয় উপাদান (দুটি কন্ডাক্টর স্তর)।
  • টাইপ 3: প্লেটেড থ্রু হোল এবং HDI সহ ঢাল বা স্টিফেনার সহ বা ছাড়া মাল্টিলেয়ার নমনীয় উপাদান (দুটির বেশি কন্ডাক্টর স্তর)।

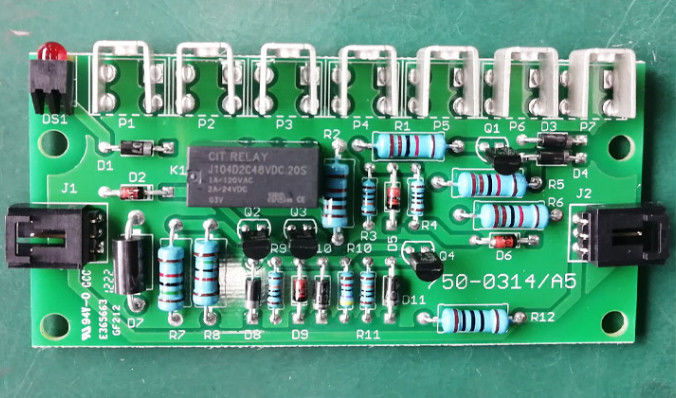

যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 0

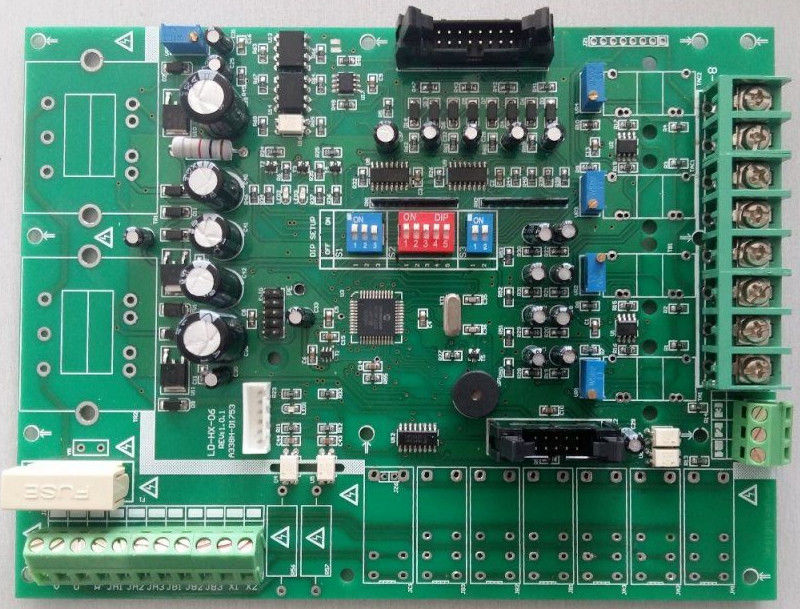

যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 1

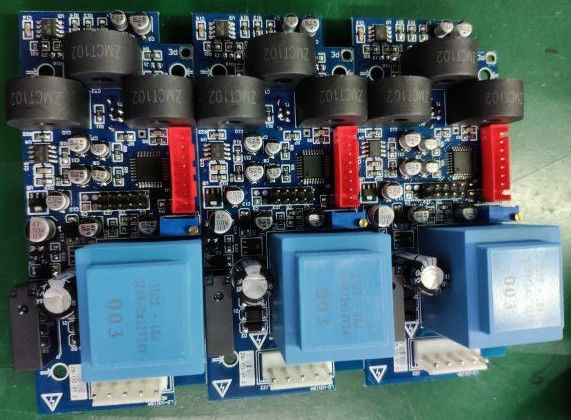

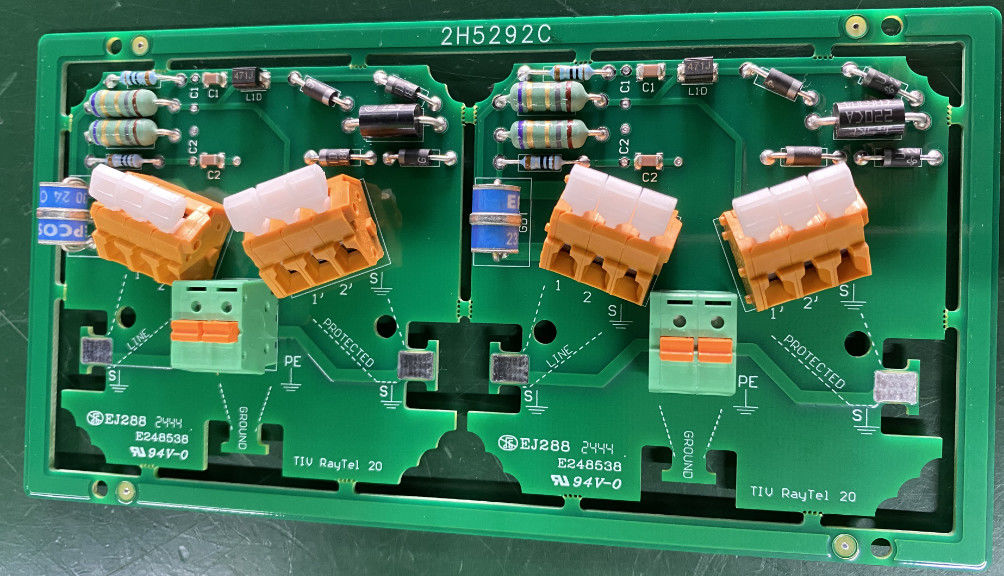

যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 2যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 3যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 4যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 5

যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 6যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 7যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 8যোগাযোগ অ্যাপ্লিকেশনের জন্য 4 লেয়ার ENIG সারফেস ফিনিশড PCB সার্কিট বোর্ড 9
