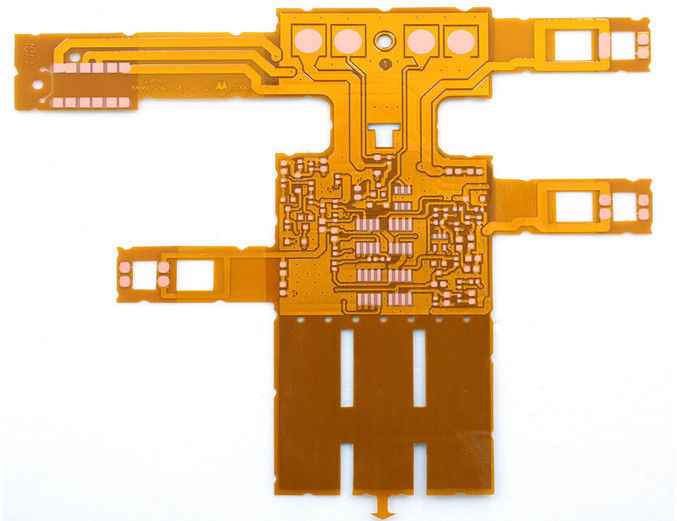

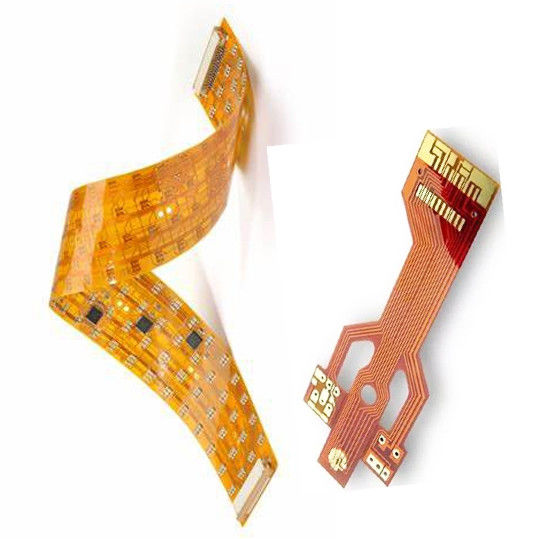

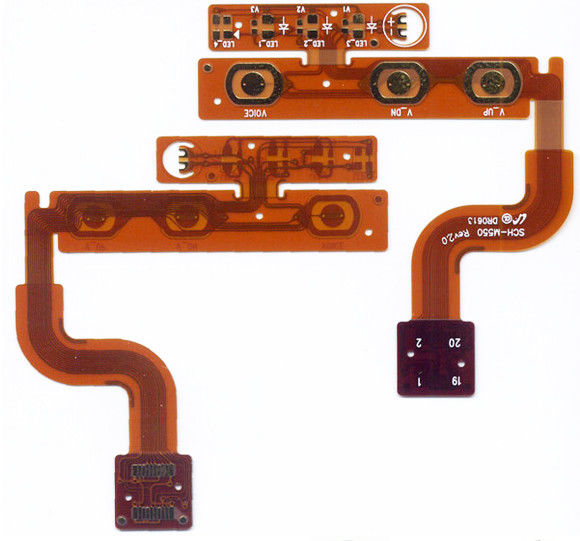

পলিইমাইড ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড ১-১২ স্তর, ৬০০মিমি X ১২০০মিমি
আমাদের উন্নত উত্পাদন সরঞ্জাম, পেশাদার প্রযুক্তি, পেশাদার প্রকৌশলী দল, ক্রয় দল, গুণমান দল এবং প্রশিক্ষিত অপারেটর রয়েছে যা নিশ্চিত করে যে ফ্লেক্স পিসিবি ভাল এবং স্থিতিশীল মানের সাথে তৈরি করা হয়েছে।
এফপিসি (FPC)-এর বৈশিষ্ট্য:
১. পলিইমাইড ল্যামিনেটের সুবিন্যস্ত নকশার কারণে এফপিসি (FPC) ভালো তাপ অপচয় ঘটায়।
২. এফপিসি (FPC) তাদের কম পারমিটিভিটির কারণে ভালো বৈদ্যুতিক কর্মক্ষমতা প্রদান করে, যা বৈদ্যুতিক সংকেতের দ্রুত সংক্রমণ করতে এবং শব্দ কমাতে সাহায্য করে।
৩. এফপিসি (FPC) খুব দীর্ঘ জীবনকাল প্রদান করে, এটি ৫০০ মিলিয়ন বার পর্যন্ত বাঁকানো যেতে পারে এবং বিভিন্ন আকারে বাঁকানো যেতে পারে।
৪. এফপিসি (FPC) অনমনীয় পিসিবির চেয়ে বড় আকারে হতে পারে, প্রস্থ ৫০০মিমি পর্যন্ত হতে পারে এবং আপনার অনুরোধ অনুযায়ী দৈর্ঘ্য যেকোনো হতে পারে।
৫. এফপিসি (FPC)-এর ওজন খুব হালকা এবং বেশি জায়গা নেয় না।
এফপিসি (FPC)-এর সক্ষমতা:
| বিষয় |
সক্ষমতা |
| ন্যূনতম সমাপ্ত বোর্ডের পুরুত্ব |
০.০৫মিমি |
| সর্বোচ্চ বোর্ডের আকার |
৫০০মিমি*১২০০মিমি |
| ন্যূনতম লেজার ড্রিল করা ছিদ্রের আকার |
০.০২৫মিমি |
| ন্যূনতম যান্ত্রিকভাবে ড্রিল করা ছিদ্রের আকার |
০.১মিমি |
| ন্যূনতম ট্রেস প্রস্থ/স্পেসিং |
০.০৩৫মিমি/০.০৩৫মিমি |
| একক/দ্বি-পার্শ্বযুক্ত বোর্ডের ন্যূনতম অ্যানুলার রিং |
০.০৭৫মিমি |
| মাল্টি-লেয়ার বোর্ডের ন্যূনতম অভ্যন্তরীণ স্তরের অ্যানুলার রিং |
০.১মিমি |
| মাল্টি-লেয়ার বোর্ডের ন্যূনতম বাইরের স্তরের অ্যানুলার রিং |
০.১মিমি |
| ন্যূনতম কভারলে ব্রিজ |
০.১মিমি |
| ন্যূনতম সোল্ডারমাস্ক ওপেনিং |
০.১৫মিমি |
| ন্যূনতম কভারলে ওপেনিং |
০.৩৫মিমি*০.৩৫মিমি |
| ন্যূনতম একক-প্রান্তের ইম্পিডেন্স সহনশীলতা |
‘+/-৭% |
| ন্যূনতম ডিফারেনশিয়াল ইম্পিডেন্স সহনশীলতা |
|
| সর্বোচ্চ স্তরের সংখ্যা |
১২L |
| উপাদানের প্রকার |
PI, Kapton |
| উপাদানের ব্র্যান্ড |
Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang |
| স্টিফেনার উপাদানের প্রকার |
FR4, PI, PET, Steel, AI, Adhesive Tape, Nylon |
| কভারলে পুরুত্ব |
১২.৫um/২৫um/৫০um |
| সারফেস ফিনিশ |
ENIG, ENEPIG, OSP, Gold Plating, Gold Plating+ENIG, Gold Plating+OSP, Imm Silver, Imm Tin, Plating Tin |
FAQ:
প্রশ্ন ১: পিসিবি (PCB) তৈরির জন্য আপনি কোন ফাইল ব্যবহার করেন?
উত্তর ১: Gerber, PCB, অঙ্কন।
প্রশ্ন ২: আপনি কীভাবে গুণমান নিশ্চিত করেন?
উত্তর ২: আমাদের পণ্যের সবগুলি ১০০% ই-পরীক্ষিত। পিসিবি অ্যাসেম্বলি ১০০% AOI, ICT, FT এবং ভিজ্যুয়াল চেকিং, BGA-এর জন্য ১০০% এক্স-রে সহ করা হয়।
প্রশ্ন ৩: আমরা কি আপনার কোম্পানি পরিদর্শন করতে পারি?
উত্তর ৩: অবশ্যই, আমাদের কোম্পানি পরিদর্শনে আপনাকে স্বাগতম, সানটেক (Suntek) চীনের হুনান প্রদেশের চাংশা-র (Changsha) Xingsha শিল্প পার্কে অবস্থিত।
প্রশ্ন ৪: লিড টাইম কত?
উত্তর ৪: নমুনার জন্য ৩-৫ কার্যদিবস, ফাইল এবং পরিমাণের উপর ভিত্তি করে ব্যাচ উৎপাদনের জন্য ৭-১০ কার্যদিবস লাগে। পিসিবি অ্যাসেম্বলির জন্য ১৫-২০ কার্যদিবস লাগে।
প্রশ্ন ৫: আপনি কি আমাদের তথ্য এবং ফাইল গোপন রাখবেন?
উত্তর ৫: অবশ্যই, আমাদের গ্রাহকদের ডিজাইন রক্ষার জন্য ব্যবসার গোপনীয়তা বজায় রাখা আমাদের মৌলিক নীতি। NDA যেকোনো সময় স্বাক্ষর করা যেতে পারে।
প্রশ্ন ৬. কিভাবে আপনার সাথে কাজ করব?
উত্তর ৬: -ইমেল করুন এবং আমাদের পিসিবি লেআউট ফাইল, BOM তালিকা পাঠান
- আমরা ১২ ঘন্টার মধ্যে নিশ্চিতকরণ এবং ৩-৫ দিনের মধ্যে অফারের উত্তর দেব।
- আপনার কোম্পানির মূল্য, অর্ডার এবং পেমেন্ট শর্তাবলী নিশ্চিত করার জন্য অপেক্ষা করছি।
- আমরা অর্ডারটি প্রক্রিয়া করব।
