সানটেক গ্রুপ হল ইএমএস ক্ষেত্রে একটি পেশাদার সরবরাহকারী, যা পিসিবি, পিসিবি অ্যাসেম্বলি, কেবল অ্যাসেম্বলি, মিক্স টেকনোলজি অ্যাসেম্বলি এবং বক্স-বিল্ডিংয়ের জন্য ওয়ান-স্টপ সমাধান প্রদান করে। ISO9001:2015, ISO13485:2016, IATF 16949:2016 এবং UL E476377 সার্টিফাইড। আমরা সারা বিশ্বজুড়ে ক্লায়েন্টদের প্রতিযোগিতামূলক মূল্যে যোগ্য পণ্য সরবরাহ করি।
যোগ্যতা ওভারভিউ:
|
স্পেসিফিকেশন
|
বিস্তারিত
|
|
উপাদানের প্রকার
|
FR-1, FR-4, CEM-1, অ্যালুমিনিয়াম ক্ল্যাড
|
|
উপাদানের পুরুত্ব (মিমি)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
লেয়ার সংখ্যা
|
1 থেকে 8 লেয়ার
|
|
সর্বোচ্চ বোর্ড সাইজ
|
23.00” x 35.00”(580mm*900mm)
|
|
IPC শ্রেণী
|
ক্লাস II, ক্লাস III, ক্লাস 1
|
|
অ্যানুলার রিং
|
5 mil/পার্শ্ব বা তার বেশি (ন্যূনতম ডিজাইন)
|
|
ফিনিশ প্লেটিং
|
সোল্ডার(HASL), লিড ফ্রি সোল্ডার(HASL), ENIG (ইলেক্ট্রলেস নিকেল
ইমারশন গোল্ড), OSP, ইমারশন সিলভার, ইমারশন টিন, ইমারশন নিকেল,
হার্ড গোল্ড, অন্যান্য
|
|
কপারের ওজন
|
0.5OZ-2OZ
|
|
ট্রেইস/স্পেসের প্রস্থ
|
3 মিল বা তার বেশি
|
|
ড্রিল ক্লিয়ারেন্স
|
0.1mm(লেজার ড্রিলিং)
|
|
প্লেটেড স্লট
|
0.036 বা তার বেশি
|
|
ক্ষুদ্রতম ছিদ্র (সমাপ্ত)
|
0.1mm বা তার বেশি
|
|
গোল্ড ফিঙ্গার
|
1 থেকে 4 প্রান্ত (30 থেকে 50 মাইক্রন গোল্ড)
|
|
এসএমডি পিচ
|
0.080” - 0.020” - 0.010”
|
|
সোল্ডার মাস্কের প্রকার
|
LPI গ্লসি, LPI-ম্যাট, SR1000
|
|
সোল্ডার মাস্কের রঙ
|
সবুজ, লাল, নীল, কালো, সাদা, হলুদ
|
|
কিংবদন্তীর রঙ
|
সাদা, হলুদ, কালো, লাল, নীল
|
|
সিএনসি রুট পয়েন্ট
|
যে কোনো
|
|
ন্যূনতম রুটের প্রস্থ
|
0.031”
|
|
স্কোরিং
|
সোজা লাইন, জাম্প স্কোরিং, প্যানেল প্রান্ত থেকে প্রান্ত, সিএনসি*
|
|
বডি গোল্ড
|
হার্ড*, ইমারশন* (50 মাইক্রন গোল্ড পর্যন্ত)
|
|
ডেটা ফাইলের ফরম্যাট
|
গারবার 274x এম্বেডার অ্যাপারচার সহ
|
|
ফ্যাব. অঙ্কন বিন্যাস
|
DXF, HPGL, DWG, PDF, Gerber
|
|
ই.টি টেস্টিং
|
ফ্লাইং প্রোব, একতরফা, 1আপ প্লেট, ক্ল্যাম্প শেল, নেট তালিকা
|
|
কাউন্টার সিঙ্ক/কাউন্টার বোর
|
0.250 ব্যাস পর্যন্ত উপলব্ধ
|
|
নিয়ন্ত্রণ ইম্পিডেন্স
|
হ্যাঁ
|
|
blind vias/buried vias
|
হ্যাঁ
|
|
পিলএবল মাস্ক
|
হ্যাঁ
|
|
কার্বন
|
হ্যাঁ
|

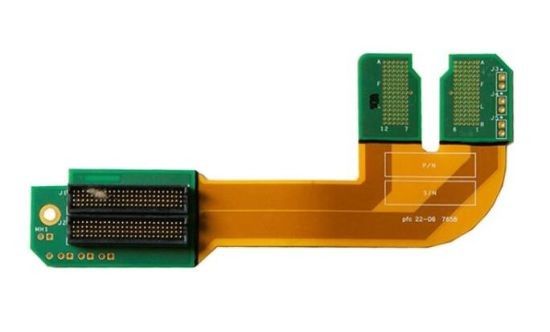

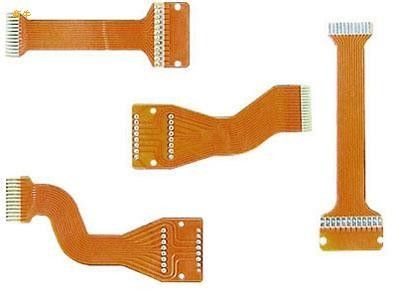

একটি ফ্লেক্স সার্কিট বা ফ্লেক্স পিসিবি হল মুদ্রিত সার্কিট্রি এবং উপাদানগুলির একটি প্যাটার্নযুক্ত বিন্যাস যা নমনীয় বেস উপাদান ব্যবহার করে বা নমনীয় কভারলে ছাড়াই। ফ্লেক্স
একটি ফ্লেক্স সার্কিট বা ফ্লেক্স পিসিবি হল মুদ্রিত সার্কিট্রি এবং উপাদানগুলির একটি প্যাটার্নযুক্ত বিন্যাস যা নমনীয় বেস উপাদান ব্যবহার করে বা নমনীয় কভারলে ছাড়াই। এই নমনীয় ইলেকট্রনিক অ্যাসেম্বলিগুলি অনমনীয় মুদ্রিত সার্কিট বোর্ডের জন্য ব্যবহৃত একই উপাদান ব্যবহার করে তৈরি করা যেতে পারে, তবে অ্যাপ্লিকেশন চলাকালীন বোর্ডটিকে একটি পছন্দসই আকারে (ফ্লেক্স) মানিয়ে নিতে দেয়।
একটি নমনীয় পিসিবি কত স্তর হতে পারে?
নমনীয় পিসিবির জন্য সর্বোচ্চ 10 স্তর।
একটি নমনীয় পিসিবি কত কপার পুরুত্ব হতে পারে?
2oz, শুধুমাত্র কিছু নমনীয় এলইডি পিসিবি ভারী কপার পছন্দ করে, নমনীয় পিসিবির সেরা সুবিধা হল ফ্লেক্স, যদি খুব বেশি কপার থাকে তবে আপনার ডিভাইসের জন্য বাঁকানো সহজ হবে না।
একটি নমনীয় পিসিবি কত বড় হতে পারে?
নমনীয় পিসিবি উপাদান: সর্বাধিক প্রস্থ 250 মিমি, কারণ নমনীয় পিসিবি উপাদান একটি রোল, প্রতিটি রোলের প্রস্থ 250 মিমি, দৈর্ঘ্য কোন সীমা নেই, তাই যখন আপনি নমনীয় পিসিবি ডিজাইন করেন, তখন একপাশ 250 মিমি এর কম হওয়া উচিত, অন্য দিকে কোন চিন্তা নেই।
একটি নমনীয় পিসিবি কত পুরুত্ব হতে পারে?
0.1mm - 0.2mm, কিছু নমনীয় পিসিবি 0.3mm হতে পারে।
পরিষেবা অফার:
উদ্ভাবনী রিজিড-ফ্লেক্স প্রক্রিয়া
প্রিমিয়াম উপাদান সেট
এইচডিআই সহ রিজিড-ফ্লেক্স
লুজ লিফ নির্মাণ
ওভারসাইজড প্যানেল
40+ পর্যন্ত লেয়ার গণনা
হিট সিঙ্ক অ্যাপ্লিকেশন
অ্যাপ্লিকেশন:
নমনীয় সার্কিট বোর্ডগুলি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা আরও ভাল পারফরম্যান্স, উচ্চ নির্ভুলতা, যথার্থতা এবং নিয়মিত নমন প্রয়োজন। নমনীয় সার্কিট বোর্ডের অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
ক্যামেরা
অ্যান্টিলক ব্রেক
জ্বালানি পাম্প
আল্ট্রাসাউন্ড প্রোব
সেমিকন্ডাক্টর পরীক্ষা
চিকিৎসা ডিভাইস
মোশন সিস্টেম
স্যাটেলাইট
এভিয়নিক্স
ব্যাটারি প্যাক
উৎপাদন ডিভাইস
এয়ারব্যাগ সিস্টেম
প্যাকিং এবং শিপিং:
নমনীয় পিসিবি অ্যাসেম্বলি প্যাকেজিং এবং শিপিং
প্যাকেজিং:
নমনীয় পিসিবি অ্যাসেম্বলি পণ্যটি নিরাপদ পরিবহনের জন্য একটি মজবুত কার্ডবোর্ড বাক্সে প্যাকেজ করা হবে। শিপিংয়ের সময় কোনো ক্ষতি রোধ করতে বাক্সটি টেপ দিয়ে সিল করা হবে।
পরিবহনের সময় সম্ভাব্য প্রভাব এবং কম্পন থেকে অতিরিক্ত সুরক্ষা প্রদানের জন্য পণ্যটি বাবল র্যাপে মোড়ানো হবে।
সহজ সনাক্তকরণ এবং হ্যান্ডলিংয়ের সুবিধার্থে প্রতিটি বাক্সে পণ্যের নাম, পরিমাণ এবং হ্যান্ডলিং নির্দেশাবলী লেবেল করা হবে।
শিপিং:
গ্রাহকের কাছে সময়মতো এবং সুরক্ষিত ডেলিভারি নিশ্চিত করতে পণ্যটি একটি নির্ভরযোগ্য এবং বিশ্বস্ত কুরিয়ার সার্ভিসের মাধ্যমে পাঠানো হবে।
সঠিক ডেলিভারি নিশ্চিত করতে শিপিং ঠিকানা এবং যোগাযোগের তথ্য দুবার পরীক্ষা করা হবে। কোনো অপ্রত্যাশিত ঘটনার বিরুদ্ধে সুরক্ষার জন্য পণ্যটি পরিবহনের সময় বীমা করা হবে।
পণ্যটি শিপ হয়ে গেলে গ্রাহককে একটি ট্র্যাকিং নম্বর সরবরাহ করা হবে, যা তাদের অর্ডার ট্র্যাক করতে এবং এর নিরাপদ আগমন নিশ্চিত করতে সহায়তা করবে।
ডেলিভারির পরে, গ্রাহককে প্রাপ্তির প্রমাণ হিসাবে প্যাকেজের জন্য স্বাক্ষর করতে হবে।
