আমরা আইসিটি এবং কার্যকরী পণ্য পরীক্ষার সাথে এসএমটি, টিএইচটি এবং চূড়ান্ত অ্যাসেম্বলি সরবরাহ করি।
সানটেক আপনার সমস্ত ইলেকট্রনিক ম্যানুফ্যাকচারিং পরিষেবাগুলির প্রয়োজনীয়তার জন্য একটি ওয়ান স্টপ সমাধান সরবরাহ করে, দ্রুত টার্নআরাউন্ড প্রোটোটাইপিং থেকে শুরু করে উচ্চ ভলিউম উত্পাদন পর্যন্ত। আমাদের প্রোটোটাইপ পর্যায়ে ডিজাইন এবং/অথবা উত্পাদন সমস্যাগুলি সনাক্ত করার এবং সেগুলি সমাধান করার ক্ষমতা রয়েছে (আপনার সাথে পরামর্শ করে) উত্পাদনে যাওয়ার আগে।
অনেক পিসিবি হাউসগুলি উন্নত পিসিবি অ্যাসেম্বলি পরিষেবাগুলি সরবরাহ করার দাবি করে, সানটেক আসলে আমরা যা প্রতিশ্রুতি দিই তা সরবরাহ করে। আমাদের টার্নকি বা কনসাইন্ড প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি পরিষেবা আইএসও ISO9001:2015-প্রত্যয়িত এবং RoHS অনুগত। আমরা এসএমডি, থ্রু-হোল এবং মিশ্র অ্যাসেম্বলি প্রকল্পগুলি পরিচালনা করি এবং আপনার নির্দিষ্ট প্রয়োজনীয়তার ভিত্তিতে বিনামূল্যে ডিএফএম চেকগুলির সাথে ফাংশন পরীক্ষাও অফার করি। আমাদের পিসিবিএ ক্ষমতা নিচে তালিকাভুক্ত করা হলো:
ক্ষমতা ওভারভিউ:
|
স্পেসিফিকেশন
|
বিস্তারিত
|
|
উপাদানের প্রকার
|
FR-1, FR-4, CEM-1, অ্যালুমিনিয়াম ক্ল্যাড
|
|
উপাদানের বেধ (মিমি)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
লেয়ার গণনা
|
1 থেকে 8 লেয়ার
|
|
সর্বোচ্চ বোর্ড সাইজ
|
23.00” x 35.00”(580mm*900mm)
|
|
আইপিসি ক্লাস
|
ক্লাস II, ক্লাস III, ক্লাস 1
|
|
অ্যানুলার রিং
|
5 mil/side বা বৃহত্তর (ন্যূনতম ডিজাইন)
|
|
ফিনিশ প্লেটিং
|
সোল্ডার(HASL), লিড ফ্রি সোল্ডার(HASL), ENIG (ইলেক্ট্রোলেস নিকেল
ইমারশন গোল্ড), ওএসপি, ইমারশন সিলভার, ইমারশন টিন, ইমারশন নিকেল,
হার্ড গোল্ড, অন্যান্য
|
|
তামার ওজন
|
0.5OZ-2OZ
|
|
ট্রেস/স্পেস প্রস্থ
|
3 মিল বা বৃহত্তর
|
|
ড্রিল ক্লিয়ারেন্স
|
0.1 মিমি (লেজার ড্রিলিং)
|
|
প্লেটেড স্লট
|
0.036 বা বৃহত্তর
|
|
ক্ষুদ্রতম ছিদ্র (সমাপ্ত)
|
0.1 মিমি বা বৃহত্তর
|
|
গোল্ড ফিঙ্গার
|
1 থেকে 4 প্রান্ত (30 থেকে 50 মাইক্রন গোল্ড)
|
|
এসএমডি পিচ
|
0.080” - 0.020” - 0.010”
|
|
সোল্ডার মাস্কের প্রকার
|
এলপিআই গ্লসি, এলপিআই-ম্যাট, এসআর1000
|
|
সোল্ডার মাস্কের রঙ
|
সবুজ, লাল, নীল, কালো, সাদা, হলুদ
|
|
কিংবদন্তি রঙ
|
সাদা, হলুদ, কালো, লাল, নীল
|
|
সিএনসি রুট পয়েন্ট
|
যে কোনো
|
|
ন্যূনতম রুট প্রস্থ
|
0.031”
|
|
স্কোরিং
|
সোজা লাইন, জাম্প স্কোরিং, প্যানেল প্রান্ত থেকে প্রান্ত, সিএনসি*
|
|
বডি গোল্ড
|
হার্ড*, ইমারশন* (50 মাইক্রন গোল্ড পর্যন্ত)
|
|
ডেটা ফাইলের বিন্যাস
|
এম্বেডার অ্যাপারচার সহ Gerber 274x
|
|
ফ্যাব। অঙ্কন বিন্যাস
|
DXF, HPGL, DWG, PDF, Gerber
|
|
ই.টি টেস্টিং
|
ফ্লাইং প্রোব, একতরফা, 1আপ প্লেট, ক্ল্যাম্প শেল, নেট তালিকা
|
|
কাউন্টার সিঙ্ক/কাউন্টার বোর
|
0.250 ব্যাস পর্যন্ত উপলব্ধ
|
|
নিয়ন্ত্রণ প্রতিবন্ধকতা
|
হ্যাঁ
|
|
blind vias/buried vias
|
হ্যাঁ
|
|
পিলযোগ্য মাস্ক
|
হ্যাঁ
|
|
কার্বন
|
হ্যাঁ
|

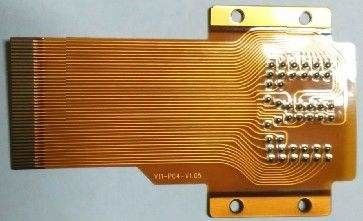

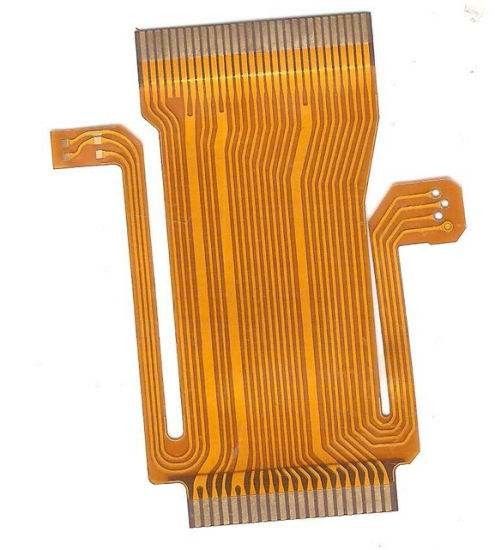

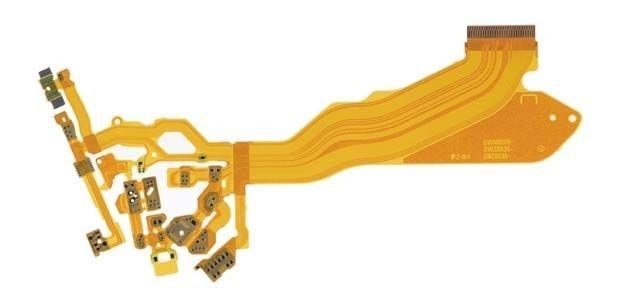

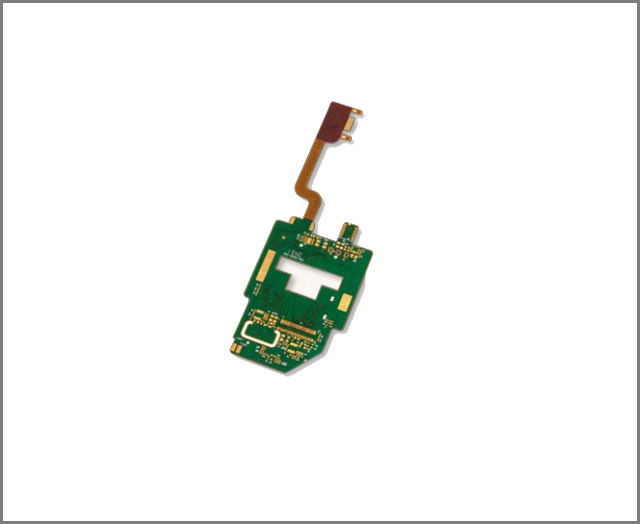

একটি ফ্লেক্স সার্কিট বা ফ্লেক্স পিসিবি হল মুদ্রিত সার্কিট্রি এবং উপাদানগুলির একটি প্যাটার্নযুক্ত বিন্যাস যা নমনীয় কভারলে সহ বা ছাড়া নমনীয় ভিত্তিক উপাদান ব্যবহার করে। ফ্লেক্স
একটি ফ্লেক্স সার্কিট বা ফ্লেক্স পিসিবি হল মুদ্রিত সার্কিট্রি এবং উপাদানগুলির একটি প্যাটার্নযুক্ত বিন্যাস যা নমনীয় কভারলে সহ বা ছাড়া নমনীয় ভিত্তিক উপাদান ব্যবহার করে। এই নমনীয় ইলেকট্রনিক সমাবেশগুলি অনমনীয় প্রিন্টেড সার্কিট বোর্ডের জন্য ব্যবহৃত একই উপাদান ব্যবহার করে তৈরি করা যেতে পারে, তবে অ্যাপ্লিকেশন চলাকালীন বোর্ডটিকে একটি পছন্দসই আকারে (ফ্লেক্স) রূপান্তর করার অনুমতি দেয়।
একটি নমনীয় পিসিবি কত স্তর হতে পারে?
নমনীয় PCB-এর জন্য সর্বোচ্চ 10 স্তর।
একটি নমনীয় পিসিবি কত তামার পুরুত্ব হতে পারে?
2oz, শুধুমাত্র কিছু নমনীয় LED PCB-এর মতো ভারী তামা, নমনীয় PCB-এর সেরা সুবিধা হল ফ্লেক্স, যদি খুব বেশি তামা থাকে তবে আপনার ডিভাইসের জন্য বাঁকানো সহজ হবে না।
একটি নমনীয় পিসিবি কত বড় হতে পারে?
নমনীয় পিসিবি উপাদান: সর্বাধিক প্রস্থ 250 মিমি, কারণ নমনীয় পিসিবি উপাদান একটি রোল, প্রতিটি রোলের প্রস্থ 250 মিমি, দৈর্ঘ্য কোন সীমা নেই, তাই যখন আপনি নমনীয় পিসিবি ডিজাইন করেন, তখন এক পাশ 250 মিমি-এর কম হওয়া উচিত, অন্য দিকে কোন চিন্তা নেই।
একটি নমনীয় পিসিবি কত পুরুত্ব হতে পারে?
0.1 মিমি - 0.2 মিমি, কিছু নমনীয় পিসিবি 0.3 মিমি হতে পারে।
অ্যাপ্লিকেশন:
এলইডি এবং আলো সরঞ্জাম
স্মার্ট মোবাইল ফোন
মেডিকেল সরঞ্জাম
মহাকাশ পণ্য
যন্ত্রপাতি
প্যাকিং এবং শিপিং:
নমনীয় পিসিবি অ্যাসেম্বলি প্যাকেজিং এবং শিপিং
প্যাকেজিং:
নমনীয় পিসিবি অ্যাসেম্বলি পণ্যটি নিরাপদ পরিবহনের জন্য একটি মজবুত কার্ডবোর্ড বাক্সে প্যাকেজ করা হবে। শিপিংয়ের সময় কোনো ক্ষতি রোধ করতে বাক্সটি টেপ দিয়ে সিল করা হবে।
পরিবহনের সময় সম্ভাব্য প্রভাব এবং কম্পন থেকে অতিরিক্ত সুরক্ষা প্রদানের জন্য পণ্যটি বাবল র্যাপে মোড়ানো হবে।
সহজ সনাক্তকরণ এবং হ্যান্ডলিংয়ের সুবিধার্থে প্রতিটি বাক্সে পণ্যের নাম, পরিমাণ এবং হ্যান্ডলিং নির্দেশাবলী লেবেল করা হবে।
শিপিং:
গ্রাহকের কাছে সময়মত এবং সুরক্ষিত ডেলিভারি নিশ্চিত করতে পণ্যটি একটি নির্ভরযোগ্য এবং বিশ্বস্ত কুরিয়ার সার্ভিসের মাধ্যমে পাঠানো হবে।
সঠিক ডেলিভারি নিশ্চিত করতে শিপিং ঠিকানা এবং যোগাযোগের তথ্য দুবার পরীক্ষা করা হবে। কোনো অপ্রত্যাশিত ঘটনার বিরুদ্ধে সুরক্ষার জন্য পণ্যটি পরিবহনের সময় বীমা করা হবে।
পণ্যটি শিপ করার পরে গ্রাহককে একটি ট্র্যাকিং নম্বর সরবরাহ করা হবে, যা তাদের অর্ডার ট্র্যাক করতে এবং এর নিরাপদ আগমন নিশ্চিত করতে সহায়তা করবে।
ডেলিভারির পরে, গ্রাহককে প্রাপ্তির প্রমাণ হিসাবে প্যাকেজের জন্য সাইন করতে হবে।
