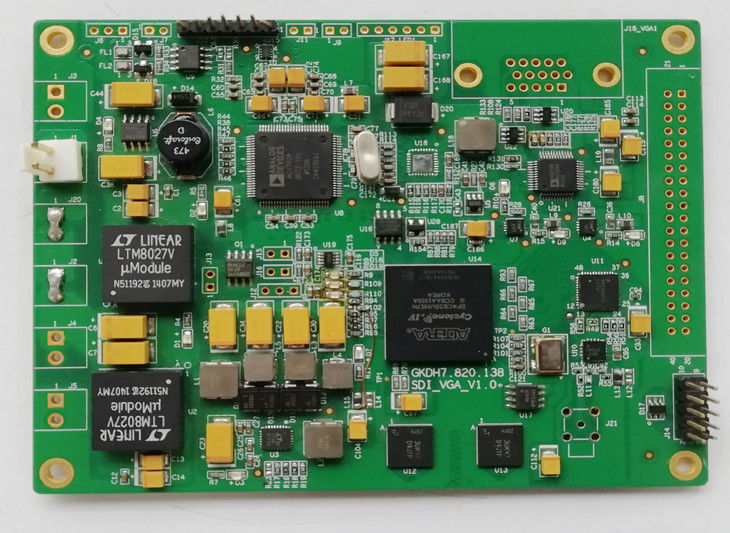

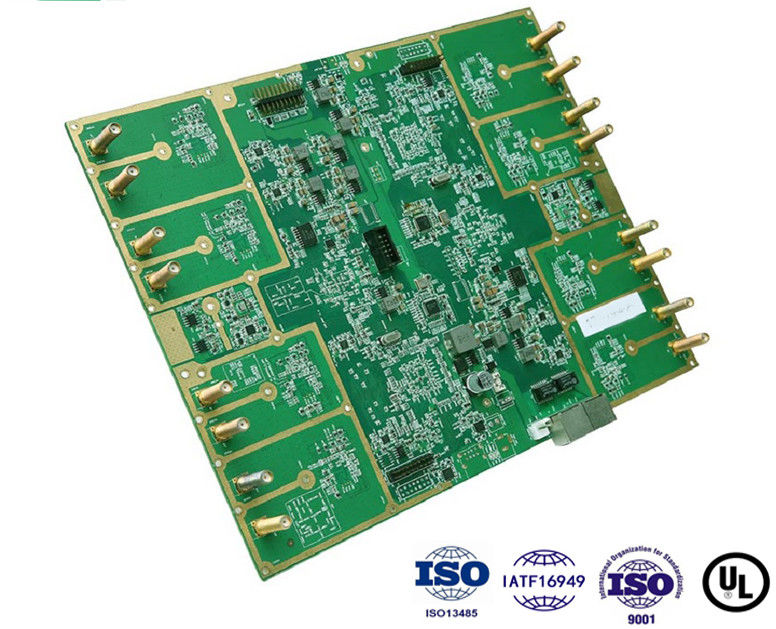

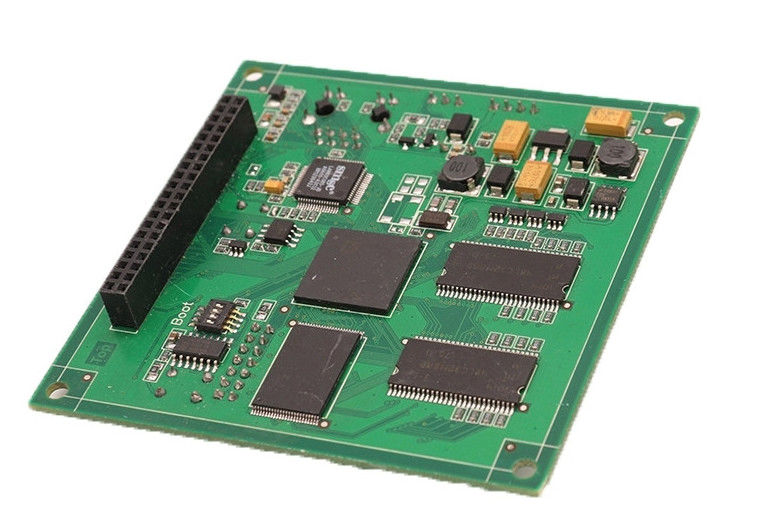

ডাবল সাইডেড পিসিবি সমাবেশ প্রক্রিয়া HASL ENIG OSP স্ট্যান্ডফস সহ নতুন শক্তি সার্কিট বোর্ড

ডাবল সাইডেড পিসিবি সমাবেশ প্রক্রিয়া HASL ENIG OSP স্ট্যান্ডফস সহ নতুন শক্তি সার্কিট বোর্ড

ডাবল সাইড পিসিবি সমাবেশ

ডাবল সাইড পিসিবি সমাবেশ প্রক্রিয়া

নিউ এনার্জি পিসিবি উৎপাদন পরিষেবা

Place of Origin:

China

পরিচিতিমুলক নাম:

Suntek

সাক্ষ্যদান:

ISO9001, ISO13485, TS16949 and UL E476377

Model Number:

FPA8569-NE3

যোগাযোগ করুন
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
Minimum Hole Size:
0.2mm
Minimum Trace/Space:
4mil/4mil
Maximum Copper Weight:
6oz
Type:
Printed Circuit Board Assembly
Layers:
2-20 Layers
Application:
Electric Vehicles, Renewable Energy Systems, Energy Storage Systems
Surface Finish:
HASL, ENIG, OSP, Immersion Silver
Testing:
AOI,ICT,100% Visual Inspection,FT
পেমেন্ট ও শিপিংয়ের শর্তাবলী
Minimum Order Quantity
5pcs
মূল্য
USD+1-100+PCS
Packaging Details
cartons and ESD bags
Delivery Time
3-6 weeks
Payment Terms
T/T,Paypal
Supply Ability
100pcs/hour
সম্পর্কিত পণ্য
যোগাযোগ করুন
0086-731-84874736
এখনই যোগাযোগ করুন
পণ্যের বিবরণ

মাল্টিলেয়ার PCB অ্যাসেম্বলি HASL/ENIG/OSP নতুন শক্তি সার্কিট বোর্ড স্ট্যান্ডঅফ সহ

SMT পরামিতি:

ডাবল সাইডেড পিসিবি সমাবেশ প্রক্রিয়া HASL ENIG OSP স্ট্যান্ডফস সহ নতুন শক্তি সার্কিট বোর্ড 0

প্রযুক্তি জড়িত:

ডাবল সাইডেড পিসিবি সমাবেশ প্রক্রিয়া HASL ENIG OSP স্ট্যান্ডফস সহ নতুন শক্তি সার্কিট বোর্ড 1



বিশেষ প্রযুক্তি জড়িত

◆ IC প্রোগ্রামিং

◆ BGA পুনর্গঠন

◆ বোর্ডে চিপ/COB

◆ ইউটেকটিক সোল্ডারিং

◆ অটো-গ্লুইং

◆ কনফর্মাল কোটিং



অ্যাসেম্বলি ফ্লো চার্ট:

ডাবল সাইডেড পিসিবি সমাবেশ প্রক্রিয়া HASL ENIG OSP স্ট্যান্ডফস সহ নতুন শক্তি সার্কিট বোর্ড 2

ডাবল সাইডেড পিসিবি সমাবেশ প্রক্রিয়া HASL ENIG OSP স্ট্যান্ডফস সহ নতুন শক্তি সার্কিট বোর্ড 3



সানটেক গ্রুপ হল EMS ক্ষেত্রে একটি শীর্ষস্থানীয় সরবরাহকারী, PCB/FPC অ্যাসেম্বলি, কেবল অ্যাসেম্বলি, মিক্স টেকনোলজি অ্যাসেম্বলি এবং বক্স-বিল্ডিংয়ের জন্য ওয়ান-স্টপ সমাধান সহ।

সানটেক ইলেকট্রনিক্স কোং লিমিটেড, প্রধান সুবিধা হিসাবে, চীনের হুনান প্রদেশে অবস্থিত;

BLSuntek ইলেকট্রনিক্স কোং লিমিটেড, নতুন সুবিধা হিসাবে, কম্বোডিয়ার কান্দাল প্রদেশে অবস্থিত। ISO9001:2015, ISO13485:2016, IATF 16949:2016 এবং UL E476377 প্রত্যয়িত। আমরা সারা বিশ্বের ক্লায়েন্টদের প্রতিযোগিতামূলক মূল্যে যোগ্য পণ্য সরবরাহ করি।





FAQ:

প্রশ্ন ১: PCB তৈরির জন্য আপনি কোন ফাইল ব্যবহার করেন?

A1: Gerber, PCB, অঙ্কন।



প্রশ্ন ২: আপনি কিভাবে গুণমান নিশ্চিত করেন?

A2: আমাদের পণ্য সব 100% ই-পরীক্ষিত। PCB অ্যাসেম্বলি 100% AOI, ICT, FT এবং ভিজ্যুয়াল চেকিং, BGA-এর জন্য 100% এক্স-রে সহ।



প্রশ্ন ৩: আমরা কি আপনার কোম্পানি পরিদর্শন করতে পারি?

A3: অবশ্যই, আমাদের কোম্পানি পরিদর্শনে স্বাগতম, সানটেক চীনের হুনান প্রদেশের চাংশা, জিংশা শিল্প পার্কে অবস্থিত।



প্রশ্ন ৪: লিড টাইম কত?

A4: নমুনার জন্য 3-5 কার্যদিবস লাগে, ফাইল এবং পরিমাণের উপর ভিত্তি করে ব্যাচ উৎপাদনের জন্য 7-10 কার্যদিবস লাগে। PCB অ্যাসেম্বলির জন্য 15-20 কার্যদিবস লাগে।



প্রশ্ন ৫: আপনি কি আমাদের তথ্য এবং ফাইল গোপন রাখবেন?

A5: অবশ্যই, আমাদের গ্রাহকদের ডিজাইন রক্ষা করার জন্য ব্যবসার গোপনীয়তা বজায় রাখা আমাদের মৌলিক নীতি। NDA যেকোনো সময় স্বাক্ষর করা যেতে পারে।



প্রশ্ন ৬. কিভাবে আপনার সাথে কাজ করবেন?

A6: -ইমেল করুন এবং আমাদের PCB লেআউট ফাইল, BOM তালিকা পাঠান

- আমরা 12 ঘন্টার মধ্যে নিশ্চিতকরণ এবং 3-5 দিনের মধ্যে অফারের উত্তর প্রদান করব।

- আপনার কোম্পানির মূল্য, অর্ডার এবং পেমেন্ট শর্তাবলী নিশ্চিত করার জন্য অপেক্ষা করছি।

- আমরা অর্ডারটি প্রক্রিয়া করব।
